RiverSurveyor S5 ADCP

Kosteneffizientes mobiles ADCP-System

RiverSurveyor S5 - Kosteneffizientes ADCP-System mit integrierter GPS-LösungDer SonTek RiverSurveyor S5 setzt mit seinem durchdachten Bedienkonzept und der damit unerreicht einfachen Handhabung neue Maßstäbe für mobile ADCP-Systeme in der mobilen Abflussmessung. Zum ersten Mal gibt es nun ein kleines kosteneffizientes ADCP-System mit integrierter GPS-Lösung und das in der Einstiegsklasse!

Der RiverSurveyor S5 ist eingestellt worden. Alternativ kann der RiverSurveyor RS5 werden.

  • Einfachste Handhabung (One-Button-Prinzip)
  • Schnelle und genaue Messwertermittlung im Feld
  • Ultraschall-basierte Geschwindigkeits- / Durchflussmessung
  • Universell einsetzbar in der mobilen Abflussmessung / ADCP-Messung
  • Großer Messbereich für die Geräteklasse
  • Robuste Messwerte durch redundante Messung von Tiefe und Pfad
  • Dynamisch angepasste Zellgrößen innerhalb eines Samples/ Ensembles
  • Export-Schnittstellen (AGILA, BIBER/WISKI u.a.) bieten größtmögliche Flexibilität
  • Datenverarbeitung im Messgerät – Verbindungsabbrüche führen nicht zu unbrauchbaren Messungen
  • Aufbau und Messung mit einer einzigen Person möglich

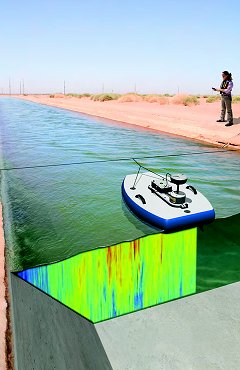

SonTek RiverSurveyor S5/M9 ADCP-Messanordnung

Der RiverSurveyor S5 ist ein robuster und hochpräziser Akustic Doppler Current Profiler (ADCP) für die mobile Erfassung von Durchflussmenge und Fließgeschwindigkeit. Durch redundante Tiefenmessung per Bottom-Track sowie über einen zusätzlichen vertikal ausgerichteten Wandler erreichen Sie höchste Datenqualität ohne aufwendige Parametrierung des Meßgeräts.

Der integrierte Mikrocontroller wählt abhängig von den Gegebenheiten automatisch die optimalen Einstellungen für Zellenzahl und -größe sowie Tiefen- und Pfadreferenz. Diese Größen werden während der Messung dynamisch angepasst; sollte also einmal die Pfadreferenz per Bottom-Track ausfallen, etwa weil durch Verkrautung der Sohle das Auswerten der Signale verhindert wird, so wird für diesen Bereich automatisch das GPS-Signal benutzt. Für den Anwender bedeutet dies, eine höhere Datenqualität, sowie Zeit- und damit Kostenersparnis.

Mit dem RiverSurveyor S5 ADCP ist es möglich ohne Unterbrechnung der Messung das gesamte Spektrum von wenigen Zentimetern bis über fünf Meter abzudecken ohne dabei durch die Vorgabe von statischen Zellgrößen Kompromisse eingehen zu müssen oder die Messung zwischendurch zu unterbrechen, um Änderungen in der Parametrierung vorzunehmen.

Da die Datenverarbeitung komplett im Gerät abläuft, ist ein Abriss der Verbindung zum Notebook oder Handheld-PC kein Problem mehr: Die Messdaten werden im Sensor gespeichert, so dass durch einen solchen Verbindungsabbruch keinerlei Daten verloren gehen.

Mit der mitgelieferten Auswertesoftware RiverSurveyor LIVE! können Sie die Messung am PC bequem nachvollziehen und sämtliche für die Auswertung relevanten Parameter korrigieren. Sollten Sie also feststellen, dass Sie im Feld fehlerhafte Eingaben vorgenommen haben, so können Sie diese im Nachhinein anpassen statt die Messungen zu verwerfen.

Die optional verfügbare Softwareoption RiverSurveyor Stationary LIVE! erlaubt Ihnen die Durchführung von Durchflussmessungen nach dem Section-by-Section-Prinzip.


nach oben

Technische Daten

SonTek RiverSurveyor S5 ADCP
Geschwindigkeitsmessung
Messbereich 0,06 – 5 m
Geschwindigkeit ±20 m/s
Auflösung 0,001 m/s
Genauigkeit

bis zu ±0,25 % des Messwerts;
±0,2 cm/s
Zellenanzahl bis zu 128 (dynamisch)
Zellengröße 0,02 – 0,5 m (dynamisch)
Profilmessung
Messbereich 0,2 – 15 m
Auflösung 1 mm
Genauigkeit 1 % des Messwertes
Wandlerkonfiguration
  4 x 3,0 MHz in Januskonfiguration
  1 x 1,0 MHz vertikal
 Abmessungen / Gewicht / Umgebungsbedingungen
Abmessungen (⌀ x H) 12,8 x 26 cm
Gewicht 1,1 kg
Gewicht im Wasser -0,3 kg
Betriebstemperatur -5 – 45 °C
Lagertemperatur -10 – 70 °C


nach oben

RiverSurveyor S5 ADCP - Sensormerkmale


nach oben

Zubehör

  • DataLog Wireless HydroDie mobile Datenübertragungslösung DataLog Wireless Hydro, ideal zum drahtlosen Übertragen Ihrer ADCP-Messdaten - Jetzt auch speziell für die RiverSurveyor-Serie verfügbar. Weiterlesen: DataLog Wireless Hydro
  • Torrent BoardDie Torrent Board-Plattform ist ein modulares, speziell für die RiverSurveyor-Serie entwickeltes Schwimmkörper- bzw. Geräteträgersystem, das in enger Zusammenarbeit von Hydrologen und Surfbrettdesignern entstanden ist. Geeignet für Fließgeschwindigkeiten bis zu 5 m/s. Weiterlesen: Torrent Board
  • Q-Boat-1550TDas zusammenschiebbare, ferngesteuerte ADCP-Messboot ist durch durch sein innovatives Antriebskonzept besonders robust und wendig. Es unterstützt Sie auch in schwierigen Situationen bei der mobilen Durchflussmessung und besticht durch seine einfache Handhabung. Weiterlesen: Q-Boat-1550T
  • Riverboat STDas Oceanscience Riverboat ST wurde speziell für die Verwendung mit den SonTek ADCP-Systemen der RiverSurveyor-Serie - M9 oder S5 - entwickelt. Weiterlesen: Riverboat ST
  • CastAway CTDMit dem CastAway CTD erstellen sie auf einfache Weise vertikale Gewässerprofile über die Parameter Leitfähigkeit (C: Conductivity), Temperatur und Druck. Daraus wird ein Profil der Schallgeschwindigkeit abgeleitet, welches Sie zur Verbesserung der Datenqualität direkt in die Auswertung Ihrer ADCP-Messung übernehmen können. Weiterlesen: CastAway CTD
  • Cable ChimpDie mobile Seilkrananlage Cable Chimp ist das ideale Hilfsmittel um insbesondere bei niedrigen Fließgeschwindigkeiten eine konstante Querungsgeschwindigkeit zu garantieren: Spannen Sie einfach ein Seil über das Gewässer und der Cable Chimp zieht Ihr ADCP-Boot ferngesteuert über das Gewässer. Weiterlesen: Cable Chimp
  • Digital Field Assistant DFA 7.0 HBDer Digital Field Assistant DFA 7.0 Touch HB eignet sich hervorragend für den Feldeinsatz und lässt sich für die verschiedensten Applikationen, wie z. B. ADCP-Messungen, verwenden. Weiterlesen: Digital Field Assistant DFA 7.0 HB
  • Digital Field Assistant DFA 10.0 VHBDer Digital Field Assistant DFA 10.0 Touch VHB eignet sich hervorragend für den Feldeinsatz und lässt sich für die verschiedensten Applikationen, wie z. B. ADCP-Messungen, verwenden. Weiterlesen: Digital Field Assistant DFA 10.0 VHB
  • Digital Field Assistant DFA 13.3 UHBDer Digital Field Assistant DFA 13.3 UHB eignet sich hervorragend für den Feldeinsatz bei intensiver Sonneneinstrahlung und lässt sich für die verschiedensten Applikationen, wie z. B. ADCP-Messungen, verwenden. Weiterlesen: Digital Field Assistant DFA 13.3 UHB


nach oben

Software

Mit der mitgelieferten Mess-, Steuer- und Auswertesoftware RiverSurveyor LIVE! können Sie die Messung am PC bequem nachvollziehen und sämtliche für die Auswertung relevanten Parameter korrigieren. Sollten Sie also feststellen, dass Sie im Feld fehlerhafte Eingaben vorgenommen haben, so können Sie diese im Nachhinein anpassen statt die Messungen zu verwerfen.

  • RiverSurveyor-Live-Software 440x210
    RiverSurveyor Live! - Grafische Darstellung einer ADCP-Messung der Parameter Fließgeschwindigkeit, Messpfad und Gewässerprofil


nach oben

Systemanforderungen

  • Microsoft Windows 7 Professional SP1 64bit / 32bit
  • Microsoft Windows 8.1 64bit / 32bit

nach oben



Bestellinformationen

SonTek RiverSurveyor S5 ADCP
Artikel Kurzbeschreibung
SonTek RiverSurveyor S5 ADCP
BT Radio
SKU: 070100101
ADCP RiverSurveyor S5, Datenübertragung Bluetooth, ohne DGPS-Receiver
SonTek RiverSurveyor S5 ADCP
FSS Radio
SKU: 070100121
ADCP RiverSurveyor S5, Datenübertragung FSS Radio, ohne DGPS-Receiver
SonTek RiverSurveyor S5 ADCP
BT Radio, SBAS-GPS
SKU: 070100111
ADCP RiverSurveyor S5, Datenübertragung Bluetooth, GPS-Receiver für SBAS korrigierte GPS Daten
SonTek RiverSurveyor S5 ADCP
FSS Radio, SBAS-GPS
SKU: 070100131
ADCP RiverSurveyor S5, Datenübertragung FSS Radio, GPS-Receiver für SBAS korrigierte GPS Daten
